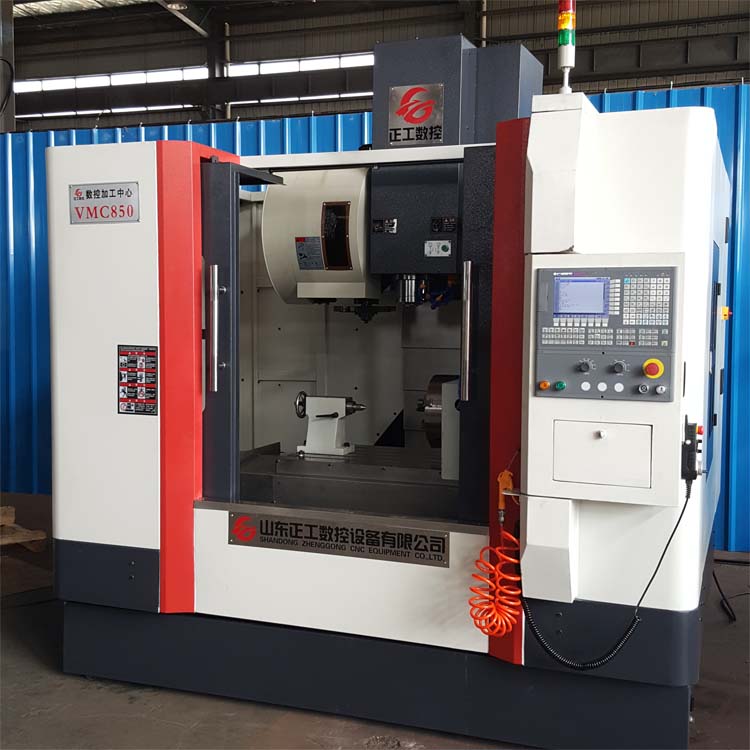

850線軌加工中心
時間:2017-09-27 來源:山東正工數控設備有限公司
850線軌加工中心是當前很多機械加工企業選用的機型，特別是滾柱線軌加工中心，具有高剛性高速高精度的加工優勢。滾柱線軌加工中心在滿足上述功能的同時，還具備剛性攻絲功能。在對工件進行一次裝夾后，可以完成多種刀具的連續復合加工，大大提高機床的工作效率，保證了零件加工在多工序下的精度，同時減少裝夾次數，減少輔助工時，避免了人工換刀、對刀的麻煩及帶來的精度誤差，實現了高現代化工件的加工。該型號加工中心適用于中小型零件的多部位加工，也是職業教育教學機的首選機型，850線軌加工中心在對復雜、高精度零件的加工時更能顯示其性能的優越性和高性價比。

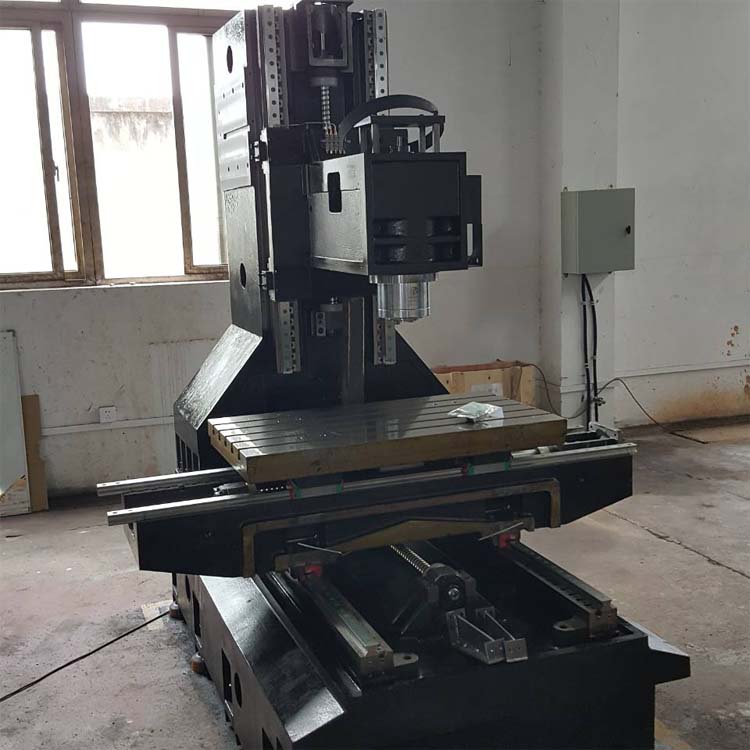

一、850線軌加工中心光機
★機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件選用了HT-300灰土鑄鐵等優質材料加工而成，內部金相組織穩定，確保了基礎件的高穩定性。
★鑄件結構經過優化設計及機床動力學分析和有限元分析，其幾何結構更加合理，在與加強筋的恰當搭配，保證了基礎件的高剛性優勢。
★寬實的機床底座，加寬加長的床鞍、負荷全支撐的專業設計，機床光機結構符合了材料力學的先進設計理念，確保機床在強力切削加工時重負載的能力。
850加工中心技術參數：
機型 | 規格 | VMC850 | |
X坐標行程 | mm | 800 | 800 |
Y坐標行程 | mm | 500 | 550 |
Z坐標行程 | mm | 500 | 550 |
工作臺規格 （長） | mm | 960 | 1000 |
工作臺規格 （寬） | mm | 500 | 500 |
工作臺最大載重 | kg | 600 | 800 |
主軸中心至立柱導軌面 | mm | 575 | 595 |
主軸端面至工作臺平面 | mm | 120-620 | |
X、Y、Z切削進給量 | mm/min | 1-6000 | |
X、Y、Z快速移動速度 | m/min | 24/36 | |
主軸轉速范圍 | r/min | 50-8000 | |
主軸錐孔 |
| BT40 | |
主軸電機功率 | kw | 7.5 | |
工作臺T型槽/槽寬/槽距 | mm | 5/18/100 | |
定位精度 | mm | 300±0.005 | |
重復定位精度 | mm | 300±0.003 | |
機床輪廓 長/寬 | m | 3.0/2.2 | |
機床重量 | T | 5.6 | 6.5 |
850線軌加工中心和850數控銑床，標準配置狀態時，進給軸為X、Y、Z三坐標三聯動控制。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件在經過一次裝夾同時完成鉆、銑、鏜、擴、鉸等多種工序的加工。配上第四軸或第五軸數控分度頭或者回轉工作臺后，可以實現回轉體上的螺旋槽等更復雜零件的加工。
我公司850線軌加工中心型號有兩種，一種是標準型850，行程是800*500*500，另外一種是重型850加工中心，行程為800*550*550，這兩種行程的加工中心還分為硬軌和線軌，需要說明的是配置不同！
想了解最新850線軌加工中心價格，歡迎聯系在線客服，或直接撥打電話 18063225898我們將專業依據您的加工要求為您合理選配。
