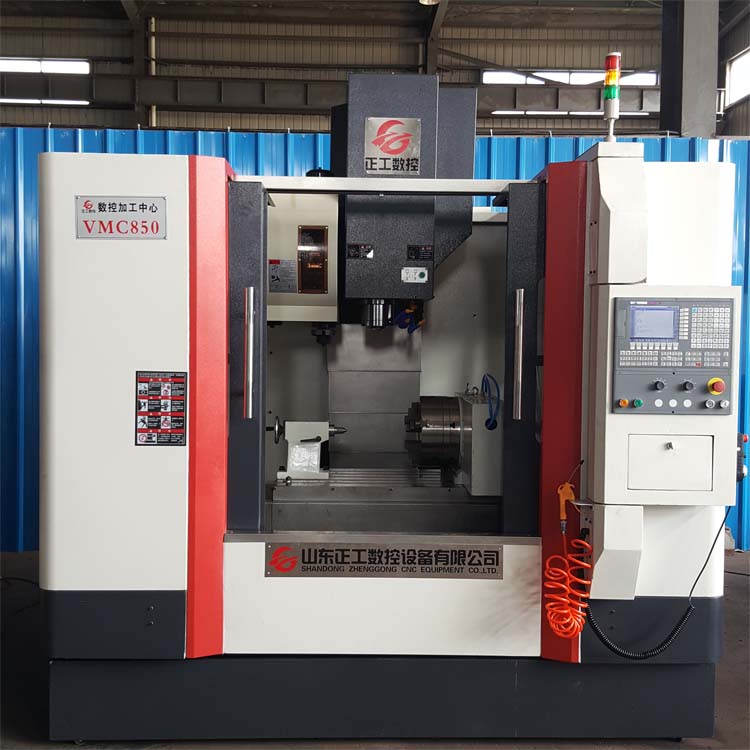

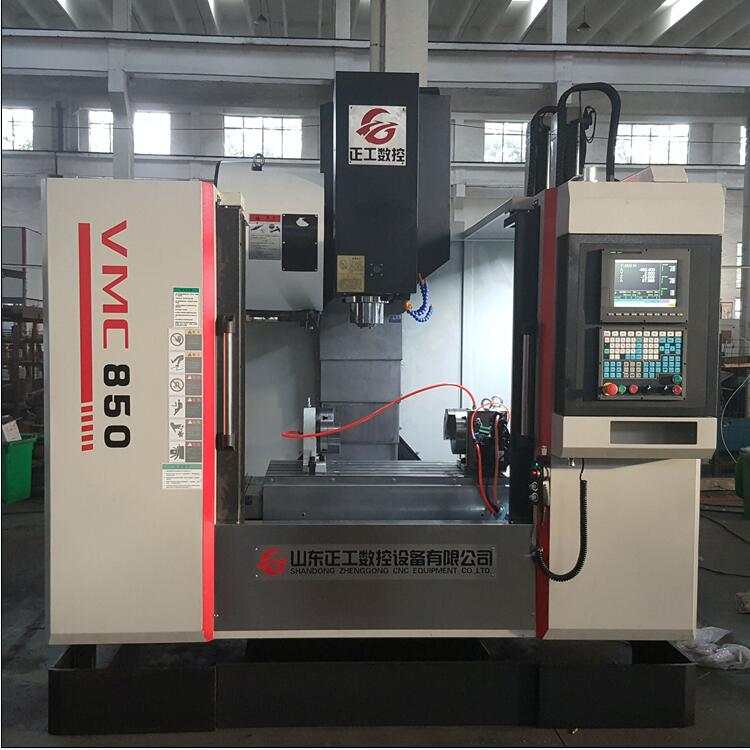

VMC850四軸線軌加工中心
時間:2017-09-27 來源: 山東正工數控設備有限公司
VMC850四軸線軌加工中心簡介與用途：
VMC850四軸加工中心目前的市場需求越來越大，我們公司每月都會有5臺左右的出貨量，我公司850四軸加工中心其結構形式多為固定立柱式，Z向行程一般會比標準行程加長100mm,工作臺為長方形，導軌選用的進口品牌線性滾柱，其優點是負載大、剛性高、精度高，整機結構及外形尺寸緊湊合理，主軸選用伺服加大功率電機，通過同步帶驅動，可以滿足客戶高速高精的加工要求，同時也適合強力切削和重切削。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，同時完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合于多品種、中小批量產品的生產，大大提高了加工效率。850四軸加工中心是在工作臺上加裝了一個水平軸的數控回轉臺（也就是第四旋轉軸），用以加工螺旋線，第四軸裝置滿足了客戶對特殊零件的加工要求。
VMC850四軸線軌加工中心技術參數：
機型 | 規格 | VMC850 | |
X坐標行程 | mm | 800 | 800 |
Y坐標行程 | mm | 500 | 550 |
Z坐標行程 | mm | 500 | 550 |
工作臺規格 （長） | mm | 1000 | 1000 |
工作臺規格 （寬） | mm | 500 | 500 |
工作臺最大載重 | kg | 600 | 800 |
主軸中心至立柱導軌面 | mm | 575 | 595 |
主軸端面至工作臺平面 | mm | 120-670 | |
X、Y、Z切削進給量 | mm/min | 1-6000 | |
X、Y、Z快速移動速度 | m/min | 24/36 | |
主軸轉速范圍 | r/min | 50-8000 | |
主軸錐孔 |
| BT40 | |
主軸電機功率 | kw | 7.5/11 | |
工作臺T型槽/槽寬/槽距 | mm | 5/18/100 | |
定位精度 | mm | 300±0.005 | |
重復定位精度 | mm | 300±0.003 | |
機床輪廓 長/寬 | m | 3.0/2.2 | |
機床重量 | T | 5.6 | 6.5 |

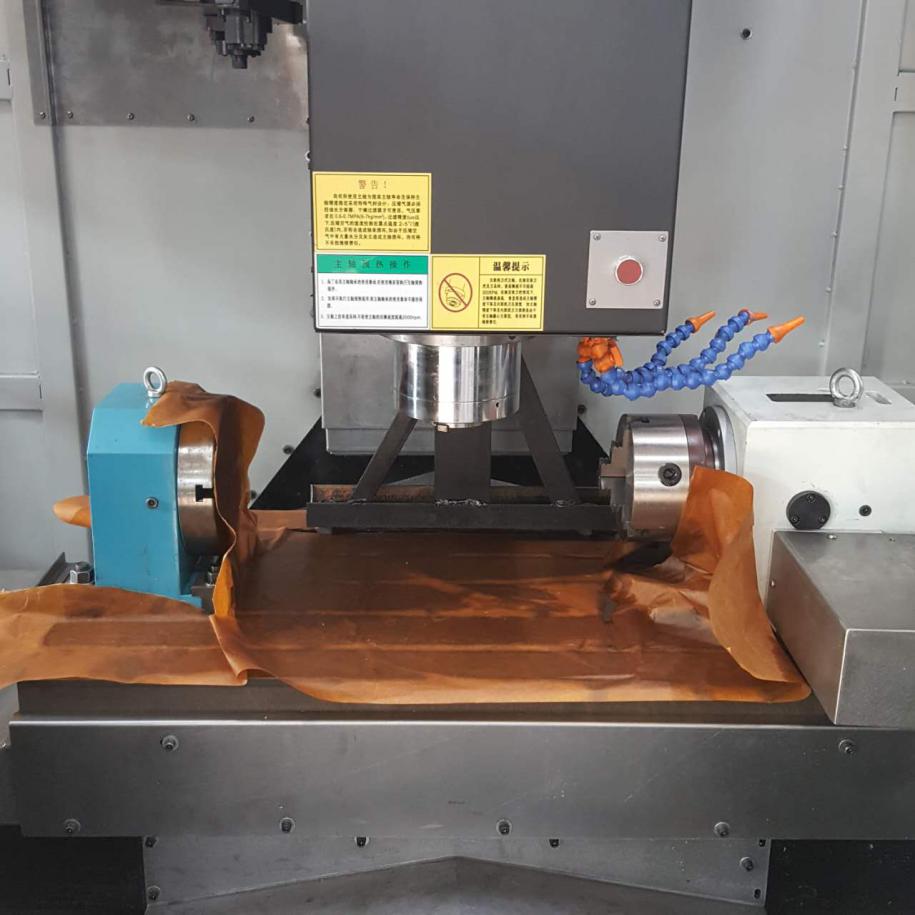

VMC850四軸線軌加工中心第四軸參數：
第四軸 | CNC-250 |
盤面直徑 | 250mm |
垂直中心高 | 185mm |
垂直全高 | 315mm |
分割精度等級 | 15″ |
重復精度 | 4″ |
凈重 | 124KG |
手動尾座 | TS-A 185 |
四軸電機 | Bis8/3000 |
第四軸的尺寸大小根據客戶工件加工要求進行選擇
山東正工數控設備有限公司是專業加工中心生產廠家，公司加工中心產品標配為三軸聯動，可根據客戶要求加裝第四軸。歡迎來廠實地考察。
