我們山東正工數控設備有限公司作為專業的數控銑床廠家一直堅持為數控銑床使用用戶普及關于數控銑床加工操作的一些專業性知識。這篇文章是關于如何確定數控銑床的對刀點與換刀點的問題，希望對大家能有幫助。
在使用數控銑床進行零件加工時，正確分析了零件的加工工藝后要進行數控系統的編程工作，在編程時，應正確地選擇“對刀點”和“換刀點”的位置，“對刀點”就是在數控銑床上加工零件時，刀具相對于工件運動的起始點。由于程序段從該點開始執行，所以對刀點又稱為“程序起點”或“起刀點”。
對刀點的選擇原則是：①便于用數字處理和簡化程序編制；②在機床上找正容易，加工中便于檢查；③引起的加工誤差小。

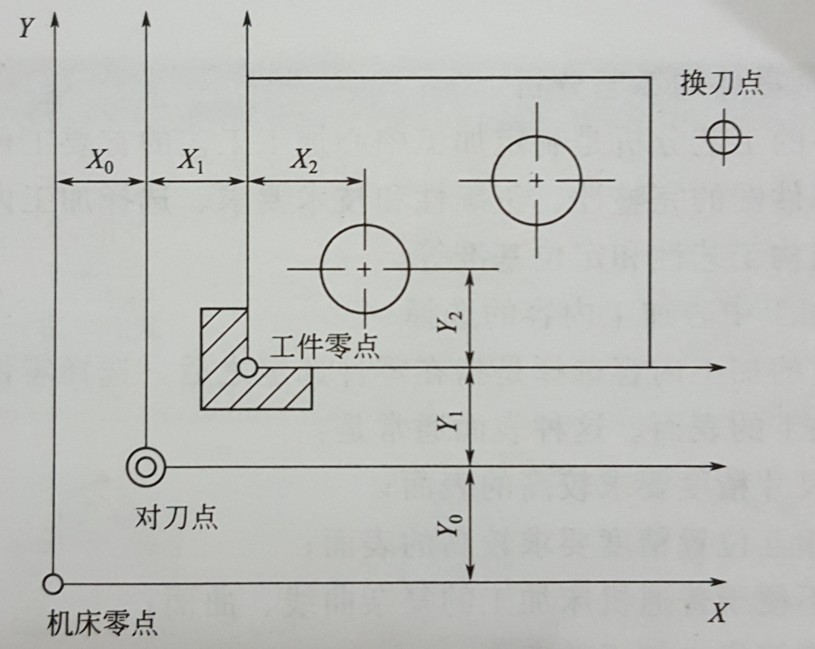

對刀點可選在工件上，也可選在工件外面（如選在夾具上或機床上），但必須與零件的定位基準有一定的尺寸關系，【如下圖所示】圖中的X0和Y0，這樣才能確定機床坐標系與工件坐標系的關系。
為了提高數控銑床的加工精度，對刀點應盡量選在零件的設計基準或工藝基準上，如以孔定位的工件，可選孔的中心作為對刀點。刀具的位置則以此孔來找正，使“刀位點”與“對刀點”重合。工廠常見的找正方法是將千分表裝在數控銑床的主軸上，然后轉動機床主軸，以使“刀位點”與對刀點一致。一致性越好，對刀精度越高。所謂“刀位點”是指車刀、鏜刀的刀尖；鉆頭的鉆尖；立銑刀、端銑刀到頭底面的中心，球頭銑刀的球頭中心。
零件安裝后工件坐標系與機床坐標系就有可確定的尺寸關系，在工作坐標系設定后，從對刀點開始的第一個程序段的坐標值為對刀點在機床坐標系中的坐標值（X0，Y0）。當按絕對值編程時，不管對刀點與工件原點是否重合，都是X2、Y2。當按增量編程時，對刀點與工件原點重合時，第一個程序段的坐標值是X2、Y2；不重合時，則為（X1 + X 2）、（Y1+ Y2）。
通過圖示可以看出，數控銑床的對刀點既是程序的起點，也是程序的終點。因此在成批生產中要考慮對刀點的重復精度，該精度可用對刀點相距機床原點的坐標值（X0，Y0）來校核。在加工過程中如需要換刀時，應規定換刀點。所謂換刀點是指刀架轉位換刀時的位置。該點可以是某一固定點，如立式加工中心，其換刀機械手的位置是固定的。數控車床就可以是任意一點。
